UE插件与工具开发：Commandlet

UE plug-in and tool development:Commandlet
发表于 分类于 ， 阅读次数：
本文字数： 3.9k 阅读时长 ≈ 10 分钟

在使用UnrealEngine开发工具时，有相当一部分的情况是对资源处理和数据导出需求，这些任务是需要频繁且自动化执行的，通常会把它们集成到CI/CD系统中。

在具体的实现中，就要利用UE的Commandlet机制，用命令行的形式去驱动引擎，做自定的行为。

以我开发的插件中支持的Commandlet功能为例：

  1. HotPatcher：导出基础包信息、打包补丁
  2. ResScannerUE：变动资源的增量扫描
  3. HotChunker：独立打包Chunk
  4. libZSTD：训练Shader字典
  5. ExportNavMesh：导出NavMesh数据

Commandlet能够使它们比较方便地集成到CI/CD中，实现自动化。

本篇文章中，我将会主要介绍UE的Commandlet机制，并分析它的实现原理，以及提供一些开发技巧、我在开发过程中的一些思考等。

同时，这也是我UE插件与工具开发系列的第二篇文章，后续会持续更新，敬请期待。

什么是Commandlet

UE的Commandlet是一种可以用命令行地方式去驱动引擎的机制，如传统的cli程序：

arg_printer.cpp
1
2
3
4
5
int main(int argc,char* agrv[]){
	for (int i = 0; i < argc; i++){
        cout << argv[i] << endl;
    }
}

则可以通过命令行的形式调用，并传递参数：

1
./arg_printer -test1 -test2

Commandlet也是提供的这样的调用形式。不过，需要调用的程序是引擎，并且要传递uproject文件路径、其他的参数等。

以Cook的Commandlet为例：

1
UE4Editor-cmd.exe D:\Client\FGame.uproject -run=cook

通过这样的形式启动命令行引擎，不会启动Editor，而是执行所定义的行为。

创建Commandlet

为项目或插件创建Commandlet，通常会在模块类型为Editor的Module中添加，因为执行Commandlet的逻辑，很少会涉及到运行时，都是在引擎环境下执行的。

创建自定义的Commandlet，需要创建一个继承自UCommandlet的UObject类：

ResScannerCommandlet.h
1
2
3
4
5
6
7
8
9
10
11
12
13
14
#pragma once
#include "Commandlets/Commandlet.h"
#include "ResScannerCommandlet.generated.h"

DECLARE_LOG_CATEGORY_EXTERN(LogResScannerCommandlet, All, All);

UCLASS()
class RESSCANNER_API UResScannerCommandlet :public UCommandlet
{
   GENERATED_BODY()

public:
   virtual int32 Main(const FString& Params)override;
};

其中的Main函数，就是当通过-run=命令启动该Commandlet时，会执行到的逻辑，就像前面纯C++的main函数一样。

不过，需要注意的是，因为Commandlet其实是完整的引擎环境，所以执行时会拉起已注册模块的启动，相当于有很多的前置逻辑需要执行，等执行到Main函数时，就是完整的引擎状态了。

可以在这个函数之内做自定义的操作，此时它具有完整的引擎环境，可以根据自己的需要进行数据导出或资源处理。

运行Commandlet

前面已经提到了，运行一个Commandlet需要用以下的命令形式：

1
UE4Editor-cmd.exe PROJECT_NAME.uproject -run=CMDLET_NAME

启动项目中的Commandlet时，必须要指定项目路径，因为要去加载工程及插件中的模块。

参数-run=，指定的是要执行的Commandlet的名字，这个名字和前面创建的继承自UCommandlet类名字直接相关：如UResScannerCommandlet它的Commandlet的名字就为ResScanner，规则就是去掉头部的U以及尾部的Commandlet。

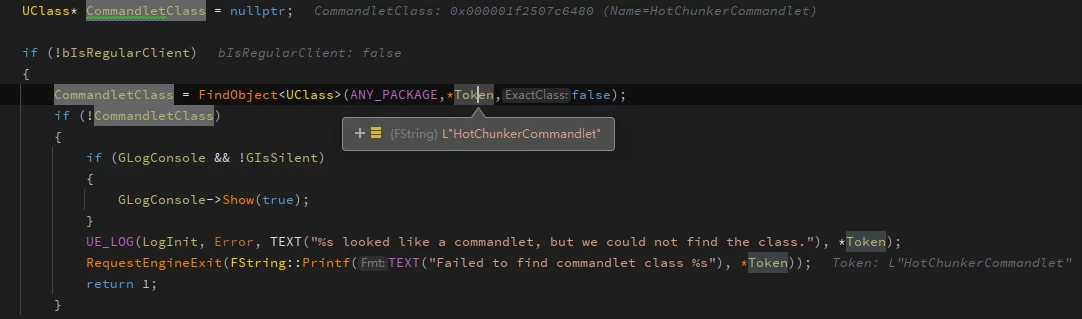

引擎内接收到-run=的参数，会去查找UClass，并会自动拼接Commandlet后缀：

1
2
// Token -- XXXXCommandlet
CommandletClass = FindObject<UClass>(ANY_PACKAGE,*Token,false);

拿到UClass之后，创建一个实例，然后调用它的Main函数：

Runtime\Launch\Private\LaunchEngineLoop.cpp
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
UCommandlet* Commandlet = NewObject<UCommandlet>(GetTransientPackage(), CommandletClass);
check(Commandlet);
Commandlet->AddToRoot();

// Execute the commandlet.
double CommandletExecutionStartTime = FPlatformTime::Seconds();

// Commandlets don't always handle -run= properly in the commandline so we'll provide them
// with a custom version that doesn't have it.
Commandlet->ParseParms( CommandletCommandLine );
#ifSTATS
// We have to close the scope, otherwise we will end with broken stats.
CycleCount_AfterStats.StopAndResetStatId();
#endif // STATS
FStats::TickCommandletStats();
int32 ErrorLevel = Commandlet->Main( CommandletCommandLine );
FStats::TickCommandletStats();

RequestEngineExit(FString::Printf(TEXT("Commandlet %s finished execution (result %d)"), *Commandlet->GetName(), ErrorLevel));

注意，是启动了所有模块之后才会进入到Commandlet的Main中，意味着模块的StartupModule在Main之前。

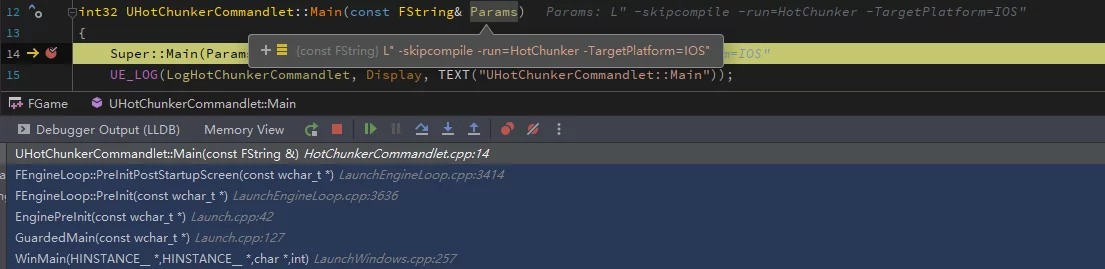

引擎执行Commandlet Main函数的调用栈：

上下文

检测Commandlet

根据上面的内容，需要记住以下两个关键点：

  1. Commandlet位于Editor模块内
  2. Commandlet进入到Main之后就是完整的引擎环境

因为Commandlet是位于Editor模块内的，有可能会调用到模块内的其他函数，为了区分Editor启动还是Commandlet启动，可以用以下函数进行检测：

1
2
3
4
if(::IsRunningCommandlet())
{
	// do something
}

接收参数

Commandlet函数的原型是：

1
int32 Main(const FString& Params)

传递进来的是不包含引擎路径和项目路径的参数。

如，运行命令：

1
UE4Editor-cmd.exe G:\Client\FGame.uproject -skipcompile -run=HotChunker -TargetPlatform=IOS

则接收到的参数为：

1
-skipcompile -run=HotChunker -TargetPlatform=IOS

可以通过解析该命令行参数，在Commandlet执行特殊行为。以HotPatcher为例，可以通过-config=指定配置文件，在Commandlet中就会读取并根据配置文件执行。

驱动Tick

Commandlet默认是一个独立过程行为，不会驱动引擎Tick，就像一个普通的函数，所有代码执行完毕之后，离开当前的作用域，就请求退出引擎了。

Runtime\Launch\Private\LaunchEngineLoop.cpp
1
2
3
int32 ErrorLevel = Commandlet->Main( CommandletCommandLine );
// ...
RequestEngineExit(FString::Printf(TEXT("Commandlet %s finished execution (result %d)"), *Commandlet->GetName(), ErrorLevel));

但是有些需求，需要在Commandlet中驱动Tick去执行逻辑，如HotPatcher中的分帧Cook，避免在一帧内处理过多的资源，都需要在完整的引擎Tick环境内执行。

基于这种需要，我封装了一个在Commandlet中驱动Tick的函数：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
void CommandletHelper::MainTick(TFunction<bool()> IsRequestExit)
{
   GIsRunning = true;

   FDateTime LastConnectionTime = FDateTime::UtcNow();

   while (GIsRunning &&
      // !IsRequestingExit() &&
      !IsRequestExit())
   {      GEngine->UpdateTimeAndHandleMaxTickRate();
      GEngine->Tick(FApp::GetDeltaTime(), false);

      // update task graph
      FTaskGraphInterface::Get().ProcessThreadUntilIdle(ENamedThreads::GameThread);

      // execute deferred commands
      for (int32 DeferredCommandsIndex=0; DeferredCommandsIndex<GEngine->DeferredCommands.Num(); DeferredCommandsIndex++)
      {         GEngine->Exec( GWorld, *GEngine->DeferredCommands[DeferredCommandsIndex], *GLog);
      }
      GEngine->DeferredCommands.Empty();

      // flush log
      GLog->FlushThreadedLogs();

#if PLATFORM_WINDOWS
      if (ComWrapperShutdownEvent->Wait(0))
      {         RequestEngineExit();
      }#endif
   }
      //@todo abstract properly or delete
#if PLATFORM_WINDOWS
   FPlatformProcess::ReturnSynchEventToPool(ComWrapperShutdownEvent);
   ComWrapperShutdownEvent = nullptr;
#endif

   GIsRunning = false;
}

在Main函数中调用，并传递一个callback，用于在每次Tick是请求时候要退出Tick逻辑：

1
2
3
4
5
6
7
8
9
if(IsRunningCommandlet())
{
   CommandletHelper::MainTick([&]()->bool
   {
      bool bIsFinished = true;
      // state control
      return bIsFinished;
   });
}

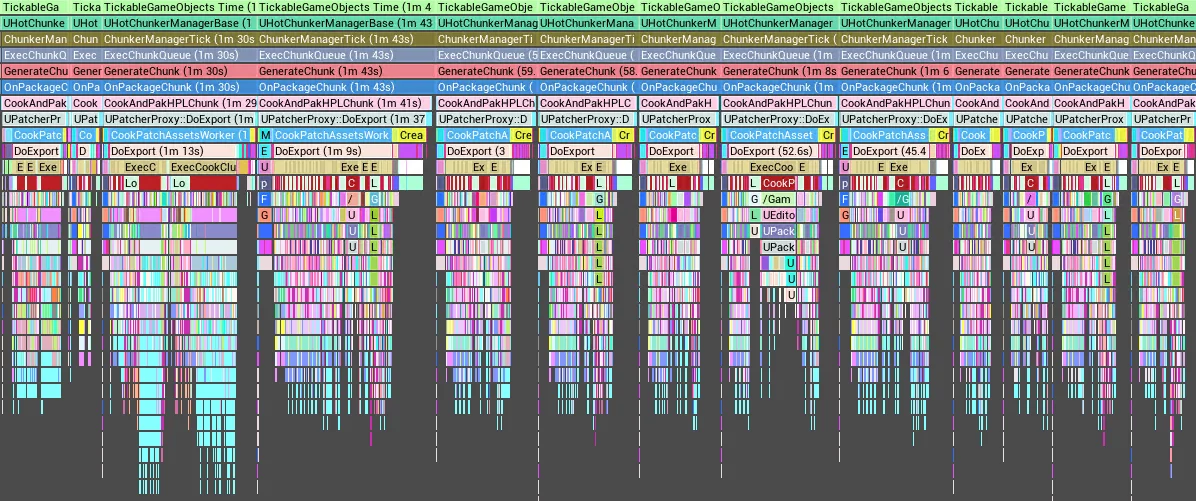

在HotChunker中我实现了分帧打包Chunk的机制，就利用了这个特性。

注意，在旧版本引擎中，在commandlet中驱动引擎有bug，会crash在FSlateApplication中，因为Commandlet，虽然是完整的引擎环境，但不包含Editor相关的，而我们在Commandlet中驱动引擎后，会触发FSlateApplication的执行，导致空访问。

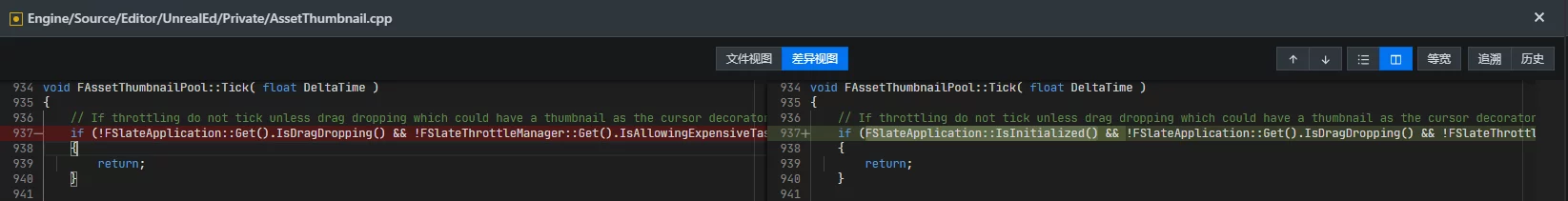

修复FSlateApplication的BUG

在Commandlet情况下，不会初始化FSlateApplication，所以在用到的模块中要进行检测。

1
2
Engine/Source/Editor/UnrealEd/Private/EditorEngine.cpp
Engine/Source/Editor/UnrealEd/Private/AssetThumbnail.cpp

UnrealEd/Private/EditorEngine.cpp
1
2
3
4
5
6
7
8
9
10
void FAssetThumbnailPool::Tick( float DeltaTime )
{
	// ++[lipengzha] fix commandlet tick crash
	if(!FSlateApplication::IsInitialized())
	{
		return;
	}
	// --[lipengzha]
    // ...
}

UnrealEd/Private/AssetThumbnail.cpp
1
2
3
4
5
6
7
8
9
10
bool UEditorEngine::AreAllWindowsHidden() const
{
	// ++[lipengzha] fix commandlet tick crash
	if(!FSlateApplication::IsInitialized())
	{
		return false;
	}
	// --[lipengzha]
	// ...
}

修改之后，就能够正常在Commandlet中驱动引擎Tick了。

加速启动

前面提到了，UE启动Commandlet本质上也是会把引擎和项目中依赖的模块都加载，并执行StartupModule的，但是有些情况下，我们不需要用到一些功能，而他们又比较耗时，可以按需把它们禁用。

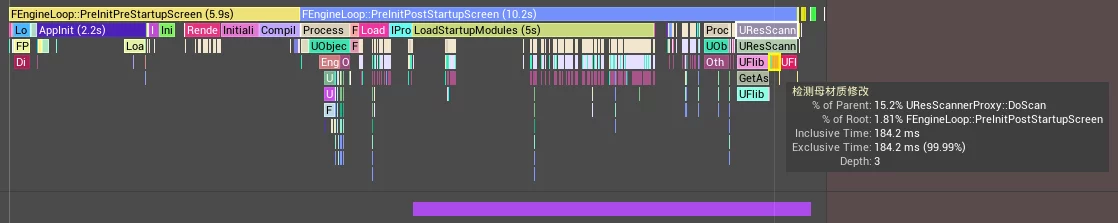

可以分析启动引擎时各个模块的启动耗时，也就是每个模块的StartupModule的耗时，然后把耗时较久的模块加上从命令行检测参数，进而动态开关。

这部分内容，我在文章UE中多阶段的自动化资源检查方案中，详细描述了如何分析引擎中模块加载的耗时，并针对耗时较久的LiveCoding/AssetRegistry写了优化策略。

以ResScanner的资源扫描为例，Commandlet引擎整体的启动耗时可以降低到20s左右，资源扫描过程可以降低到20s以内，在git hook这种场景下，提交时去执行Commandlet的耗时感知就不明显了。

介入到某个Cmdlet流程

以Cook为例，它是拉起来了一个CookCommandlet去执行。默认情况下，引擎并没有给我们留口子，去介入到Cook的各个阶段，如果想要在打包的过程中去做一些操作，就需要自己操纵UAT把构建过程拆开，自己维护各个流程。

但这么做的代价比较高，考虑以下这些需求：

  • 在Cook完毕之后去训练Shader的字典，并把用字典压缩的ShaderLibrary替换原始的。

在默认情况下，要实现它，就需要把打包过程在Cook之后停掉，处理完自定义流程之后，再进入的UnrealPak阶段，接着执行。

整个过程都比较的繁琐，如果我们想要在Cook之后自动执行，还可以用另一种方式，介入到Commandlet的执行进程中。

根据前文的介绍我们知道，Commandlet在执行中，也是会执行模块的StartupModule及ShutdownModule的，而我们想要介入到Cmdlet中执行，就是要利用这个特性。

同样以Cook之后，让引擎拉起我们的自定义处理流程为例，可以拆解这个需求：

  1. 确定是否运行在CookCommandlet中
  2. 在Cook执行完毕后，引擎退出之前的时机执行

关于第一点，我们可以解析启动的命令行参数，并检查-run=的Token是不是Cook，就能确定是否是在CookCommandlet中：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
bool CommandletHelper::GetCommandletArg(const FString& Token,FString& OutValue)
{
   OutValue.Empty();
   FString Value;
   bool bHasToken = FParse::Value(FCommandLine::Get(), *Token, Value);
   if(bHasToken && !Value.IsEmpty())
   {      OutValue = Value;
   }   return bHasToken && !OutValue.IsEmpty();
}
bool CommandletHelper::IsCookCommandlet()
{
   bool bIsCookCommandlet = false;

   if(::IsRunningCommandlet())
   {      FString CommandletName;
      bool bIsCommandlet = CommandletHelper::GetCommandletArg(TEXT("-run="),CommandletName); //FParse::Value(FCommandLine::Get(), TEXT("-run="), CommandletName);
   if(bIsCommandlet && !CommandletName.IsEmpty())
      {         bIsCookCommandlet = CommandletName.Equals(TEXT("cook"),ESearchCase::IgnoreCase);
      }   }   return bIsCookCommandlet;
}

第二点，我们可以在引擎启动模块的StartupModule中注册OnPreEngineExit的回调，之所以不用ShutdownModule，则是因为，执行到ShutdownModule时，引擎已经进入的退出状态，并且已经关闭了不少Module，此时就不是完整的引擎状态了，在这个流程内执行会出现各种问题。

1
2
3
4
5
6
void FlibZSTDEditorModule::StartupModule()
{
#if ENGINE_MAJOR_VERSION > 4 || (ENGINE_MAJOR_VERSION == 4 && ENGINE_MINOR_VERSION > 24)
	FCoreDelegates::OnEnginePreExit.AddRaw(this,&FlibZSTDEditorModule::OnPreEngineExit_Commandlet);
#endif
}

在引擎请求退出后，就会自动触发这个回调，可以在其中做检测并执行：

1
2
3
4
5
6
7
8
9
10
11
12
void FlibZSTDEditorModule::OnPreEngineExit_Commandlet()
{
   FCoreUObjectDelegates::PackageCreatedForLoad.Clear();

#if ENGINE_MAJOR_VERSION > 4
   FScopeRAII ScopeRAII;
#endif
	if(CommandletHelper::IsCookCommandlet())
	{
	 // do something
	}
}

注意，这个回调不管是Editor还是Commandlet启动引擎，都会在退出引擎时触发，所以要根据需要检测，是否在正确的环境中执行。

通过这种方式，可以介入到任意一个Commandlet中去，并且不需要修改引擎。也不仅仅只是引擎退出时这一种时机，把Module的LoadingPhase结合起来使用，可以实现很多种插入流程的口子，放飞想象力。

在我前面的文章一种灵活与非侵入式的基础包拆分方案和资源管理：重塑 UE 的包拆分方案中，都有有介绍到的HotChunker也是利用这种方式实现的，在CookOnTheFlyServer执行完毕之后，自动地拉起HotChunker进行Chunk的打包，并且对引擎的非侵入式：

结语

本篇文章研究了Commandlet的创建、运行、环境检测、驱动引擎Tick以及分析耗时和启动加速、介入到Cmdlet流程的内容。

Commandlet也是在工具开发过程中，被大量运用的一种技术，合理地运用能够方便地集成到CI/CD系统中去实现自动化，降低人为干预，提升效率。

全文完，若有不足之处请评论指正。
