基于ZSTD字典的Shader压缩方案

Shader compression scheme based on ZSTD dictionary

随着项目规模的日益增大,UE里Shader的变体数量逐渐累增,往往能够达到数百万的Shader变体,虽然UE为了避免Shader的重复存储提供了Share Material Shader Code功能,可以把Shader序列化到一个独立的ushaderbytecode文件中,但也会占用几百M的包体大小。而UE默认情况下,把这些NotUAsset文件默认进Chunk0,即必须进基础包,对于移动端的基础包影响很大,几百M的空间,可以放很多资源了。

为了解决这个问题,只能从三个方面入手:

  1. 降低项目中的变体数量,Dump出项目中的Shader信息,分析哪些是不必要的;
  2. 拆分shaderbytecode,基础包中只包含必要的Shader,其余按需下载。但UE默认没有提供这样的机制,可以使用我开发的HotPatcher拆分基础包,生成多个shader lib,使用热更流程动态下载资源和所需的shaderbytecode。
  3. 使用压缩率更高的算法来对ShaderCode进行压缩,引擎中默认使用LZ4;

第一种方式需要TA和美术协同实现,想要有显著的提升较为困难。第二种方案详见之前的热更新系列文章(Unreal Engine#热更新)。本篇文章从第三种方式入手,为Shader实现了一种特殊的压缩方式,可以有效地降低shaderbytecode的大小,大幅度提升Shader的压缩比,并且可以与方案2结合使用,在拆分shaderbytecode的同时,大幅度提高压缩率。

Forward

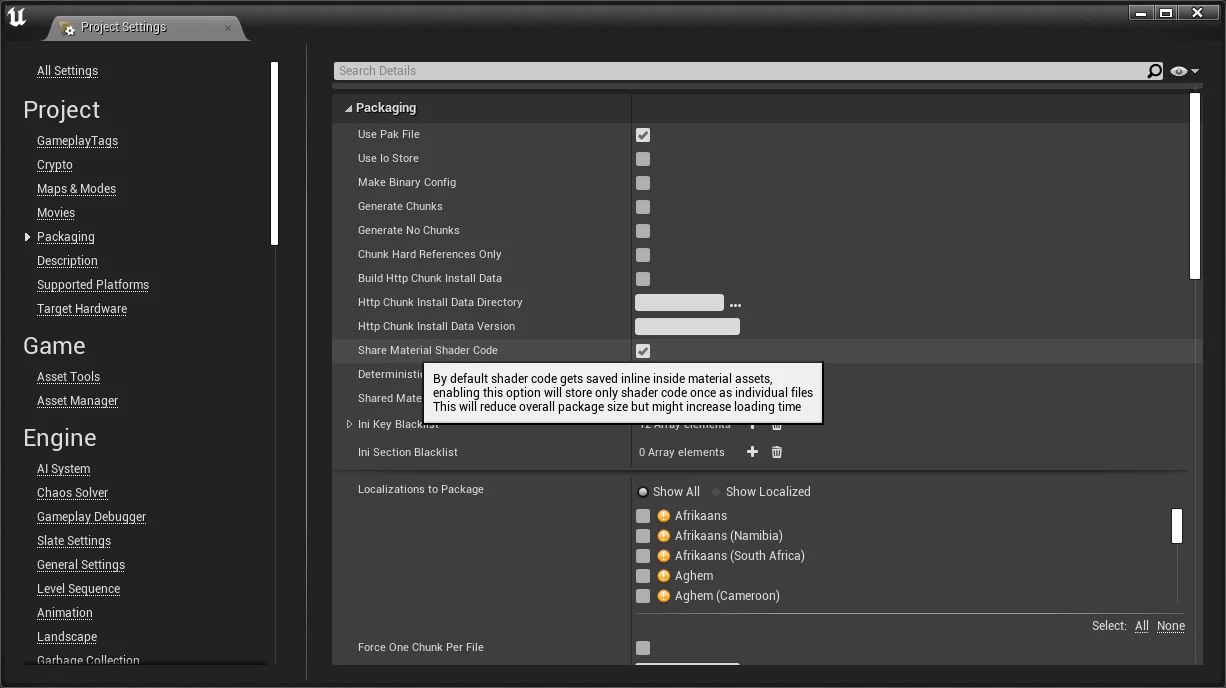

Project Settings-Project-Packaging中开启Share Material Shader Code

默认情况下,开启之后,UE会在Cooked的../../../PROJECT_NAME/Content下生成两个shaderbytecode(IOS编译为Native则是metalmapmetallib)文件:

这两个文件存储着项目中所有的Shader。

而引擎也提供了默认的Shader压缩机制,使用LZ4,可以通过Console Variable控制开关:

Engine/Config/ConsoleVariables.ini
1
r.Shaders.SkipCompression=0

非0值则关闭压缩。

编译Shader完成后将Shader添加至ShaderMap时会执行压缩过程:

RenderCore\Private\ShaderResource.cpp
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
void FShaderMapResourceCode::AddShaderCode(EShaderFrequency InFrequency, const FSHAHash& InHash, TConstArrayView<uint8> InCode)
{
const int32 Index = Algo::LowerBound(ShaderHashes, InHash);
if (Index >= ShaderHashes.Num() || ShaderHashes[Index] != InHash)
{
ShaderHashes.Insert(InHash, Index);

FShaderEntry& Entry = ShaderEntries.InsertDefaulted_GetRef(Index);
Entry.Frequency = InFrequency;
Entry.UncompressedSize = InCode.Num();

bool bAllowShaderCompression = true;
#if !(UE_BUILD_SHIPPING || UE_BUILD_TEST)
static const IConsoleVariable* CVarSkipCompression = IConsoleManager::Get().FindConsoleVariable(TEXT("r.Shaders.SkipCompression"));
bAllowShaderCompression = CVarSkipCompression ? CVarSkipCompression->GetInt() == 0 : true;
#endif

int32 CompressedSize = InCode.Num();
Entry.Code.AddUninitialized(CompressedSize);

if (bAllowShaderCompression && FCompression::CompressMemory(GetShaderCompressionFormat(), Entry.Code.GetData(), CompressedSize, InCode.GetData(), InCode.Num()))
{
// resize to fit reduced compressed size, but don't reallocate memory
Entry.Code.SetNum(CompressedSize, false);
}
else
{
FMemory::Memcpy(Entry.Code.GetData(), InCode.GetData(), InCode.Num());
}
}
}

但是,就算使用LZ4压缩之后,Shaderbytecode的体积依然非常庞大(100w Shader体积达到91M):

而且,如果目标平台支持多种Shader Format,如上图同时支持SM5和ES31,则体积还要翻倍。

ZSTD

在之前的博客文章中,我介绍过将ZSTD集成至UE中,用来作为PAK压缩算法,提升Pak的压缩比:

在游戏项目中,ZSTD的性能稍弱于RADOodle算法,它也是被Epic收购后集成到UE里,用在4.27+的默认压缩算法。

每个ShaderCode的大小,大概在数k到100k之间,通常情况下,对于这种小数据的压缩难度很大,因为压缩算法是基于已有的数据来压缩未来的数据,小文件没有那么多的数据集,比较难提高压缩比。

但是ZSTD有特殊的压缩模式:从已有的数据中训练字典,用字典来压缩小数据。这种情况非常适合用于Shader这种小数据的压缩。

ZSTD提供的性能数据也非常好:

Compression Ratio Compression Speed Decompression Speed
Compression Ratio Compression Speed Decompression Speed

ZSTD提供的创建训练集和压缩、解压命令:

1
2
3
4
5
6
# 创建字典
$ zstd --train ./DumpShaders/PCD3D_SM5/* -r -o PCD3D_SM5.dict
# 使用字典压缩
$ zstd -D PCD3D_SM5.dict ./PCD3D_SM5/* -o PCD3D_SM5.compressed
# 使用字典解压
$ zstd -D PCD3D_SM5.dict -d PCD3D_SM5.compressed -o ./PCD3D_SM5

可以通过zstd --help查看更多的用法。

那么,如何把基于这种方式集成到UE中呢?

集成至UE

首先,前一节中已经介绍,基于字典的压缩方式,需要从已有的数据中训练出字典,在UE中,则需要基于未压缩的ShaderCode来训练。

集成流程大概需要这么几个步骤:

  1. 关闭引擎默认的Shader压缩
  2. 在Shader的序列化过程中把所有的ShaderCode Dump出来
  3. 使用ZSTD基于Dump出的Shader文件作为训练集创建字典
  4. ZSTD集成至UE中,基于字典压缩ShaderCode
  5. 将压缩后的ShaderCode序列化为ushaderbytecode
  6. 同时需要修改引擎中从ushaderbytecode读取Shader的部分,确保ShaderCode能够被正确地解压

但是需要注意几点:

使用ZSTD通过训练集创建字典时,需要注意:

  1. 确保训练集足够大,训练集和字典的大小起码要保证10-100倍的比例,训练集越大,越能够保证字典的压缩效果
  2. zstd默认的最大字典大小是110k,可以根据训练集的大小根据100倍的比例估算字典大小,通过--maxdict来指定
  3. 一定要确保Dump出来的Shader数据是未经过压缩的

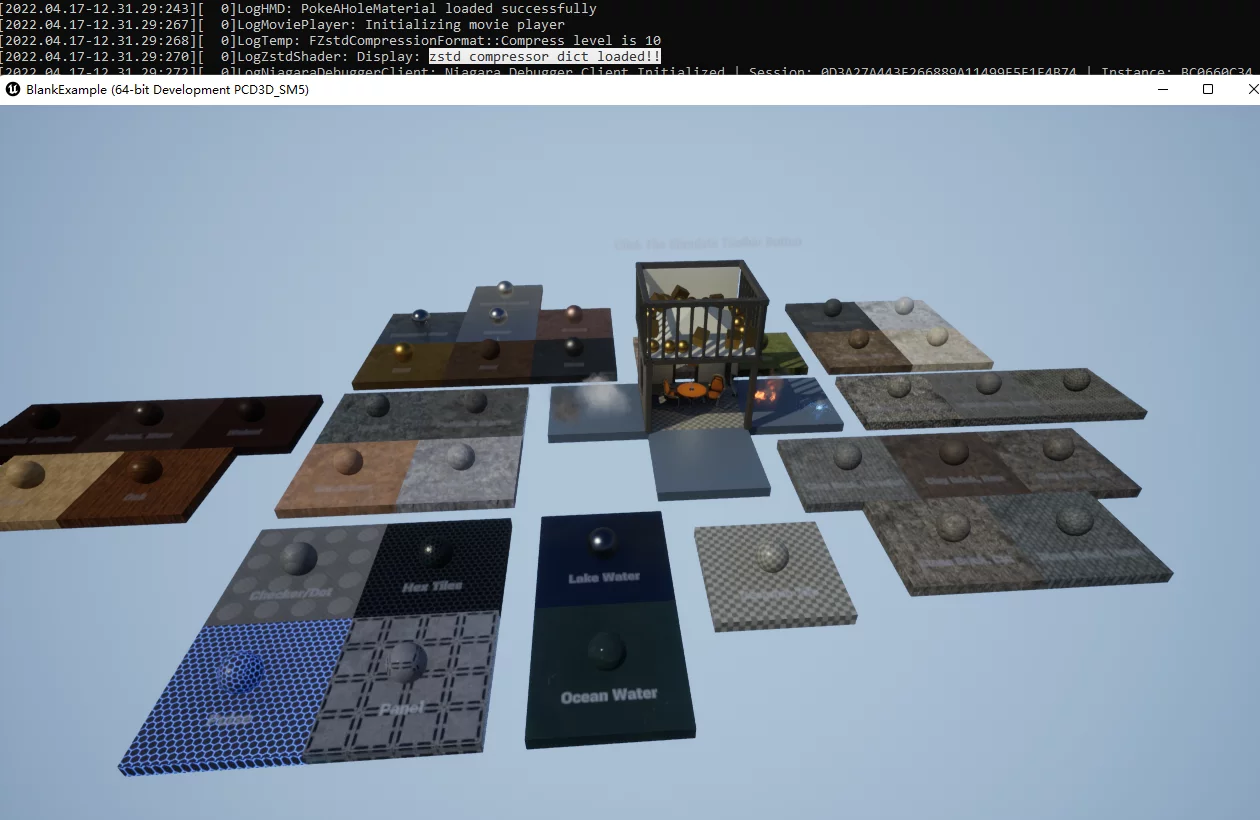

目前暂不开源具体的实现,上述的几点就是实现的核心步骤,运行时Shader加载正常:

压缩效果与性能

不同压缩算法对Shader的压缩数据:

Category/kb NoCompress LZ4(Default) zstd+dict
Global 20151 5304 1997
StarterContent 16972 6353 1443
Dict 501
Total 37123 11657 3941

使用ZSTD+字典的方式进行Shader压缩,相比引擎默认的LZ4提升了约66%的压缩率。

运行时的解压耗时:

结语

经过测试,基于ZSTD+字典的方式,相比LZ4,能够提升相当大的Shader压缩比,降低包内shaderbytecode的大小。

但仍需先Dump Shader进行手动训练出字典后,再进行压缩的流程,在UE原始的打包流程中,无法方便地介入这个过程实现自动化。未来的方向是实现打包及优化全流程的自动化,基于HotPatcher的框架可以方便地实现介入Shader的序列化过程,能够实现无感知地训练字典、以及将字典应用在Shader的压缩中,后续会在HotPatcher中集成该流程。

全文完,若有不足之处请评论指正。
