虚幻引擎中Pak的运行时重组方案

A runtime reorganization scheme for Pak in Unreal Engine

Pak是UE中的UFS中的一环(Unreal File System),是在应用层构造的一种虚拟文件系统。用于把游戏相关的资源、文件打包至一个Pak文件中,避免在运行时对游戏资源的访问创建出大量的文件句柄,并且可以做读缓存(PakCache),提升加载效率。

并且,在UFS中,可以控制每个Pak的优先级,可以用来控制文件系统中文件的优先级。在通过UFS加载文件时,优先级高的Pak中的文件会被首先命中,就可以替换掉低优先级的文件,这也是UE实现热更新的关键,详见之前的热更新系列文章

但默认情况下,Pak的打包都是在UE端进行的,PakUtilitiesUnrealPak都是开发端的功能,运行时不存在,这意味着不能在运行时创建出Pak文件。但Pak本身是Archive的文件形式,理论上是可以进行运行时重组的。

本篇文章就从Pak的创建、文件格式、UFS分析、运行时重组可行性等方面着手,探讨运行时重组Pak的实现细节以及应用方向。

UFS的文件访问

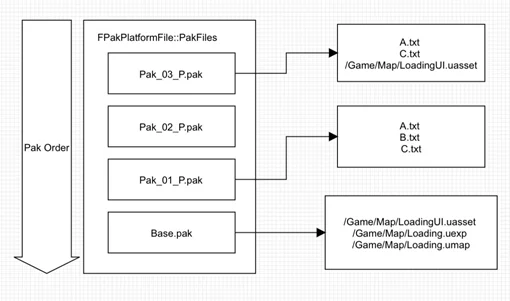

从Pak中加载文件,可以通过控制挂载Pak的优先级,来控制哪些Pak中的文件是最新的。

1
2
3
4
5
6
7
/**
* Mounts a pak file at the specified path.
*
* @param InPakFilename Pak filename.
* @param InPath Path to mount the pak at.
*/
bool Mount(const TCHAR* InPakFilename, uint32 PakOrder, const TCHAR* InPath = NULL, bool bLoadIndex = true);

Create Pak

通常情况下,在UE中创建Pak文件,是通过PakUtilities中的ExecuteUnrealPak实现的,UE将其封装为了一个独立的命令行程序UnrealPak,可以将想要打包的文件通过一个ResponseFile描述文件创建出来。

ResponseFile文件格式:

1
2
# 绝对路径 相对路径 参数
C:/TestPak/A.txt ../../../PROJECT_NAME/A.txt -compress

每个文件一行,分别为文件的绝对路径、UFS中的虚拟路径、参数(压缩等)。

UnrealPak创建命令:

1
2
# Engine\Binaries\Win64\UnrealPak.exe GENERATE_PAK_FILE.pak -create=RESPONSE_FILE.txt OTHER_ARGS
UnrealPak.exe "D:/TestGeneratePak.pak" -create="D:/TestGeneratePak_ResponseFile.txt" -AlignForMemoryMapping=0 -compress -compressionformats=Zlib

UE的原始打包过程中执行的就是这一过程,把项目中的Cooked的文件、ini、Slate的图片资源等等文件打包进Pak内。

Pak Formats

Pak的文件布局

以创建Pak的过程,分析Pak的文件格式为例:将一个文本内容为ABC的文件ABC.txt打包成Pak文件。

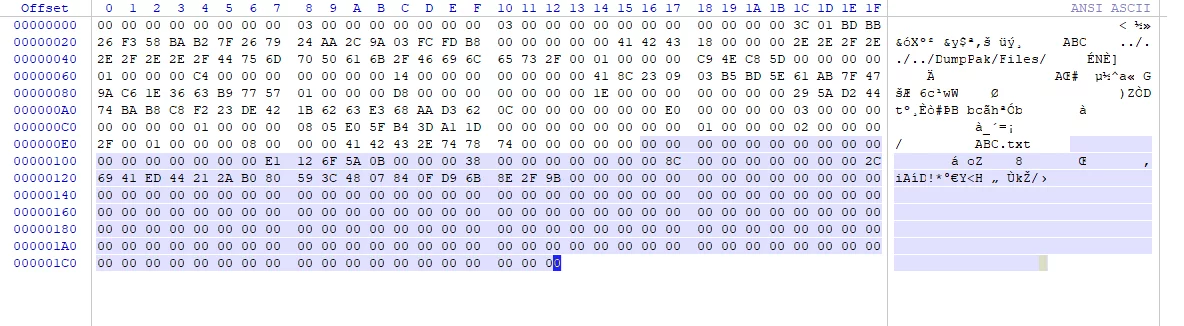

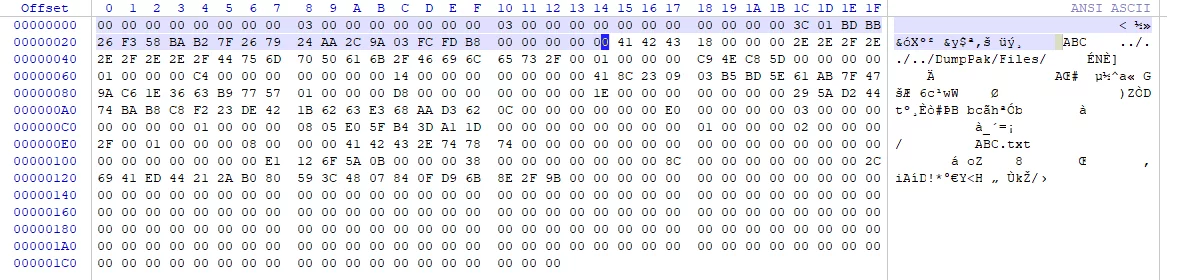

其Pak文件的二进制布局如下:

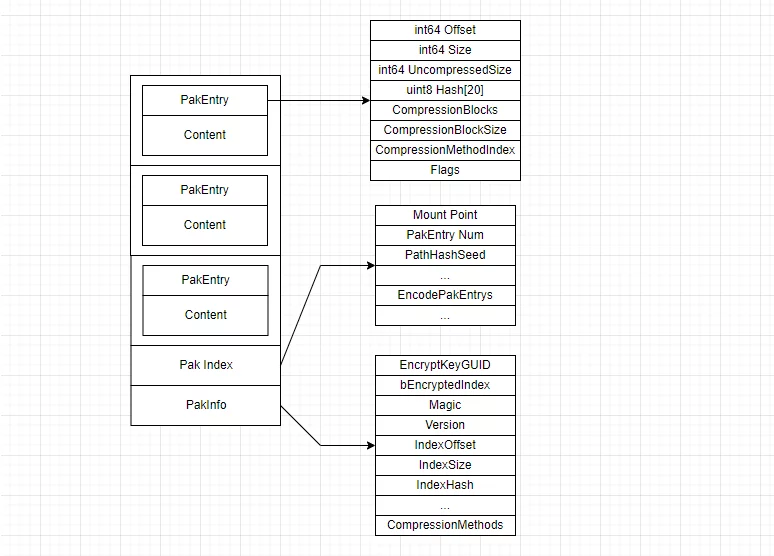

通过分析代码,Pak的布局信息如下:

对应到上面打包出来的Pak文件,分成以下四部分:

PakEntry(文件的描述信息):

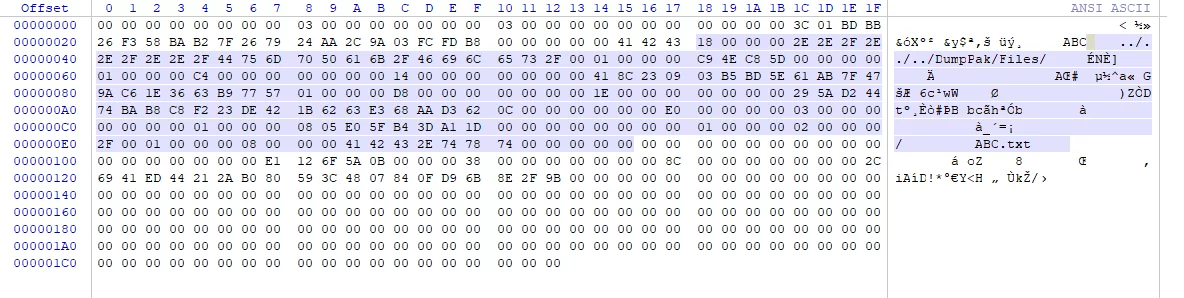

PakEntry

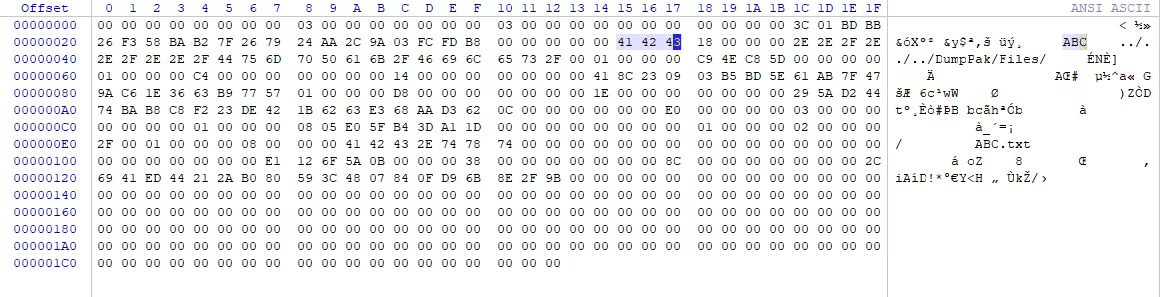

PakEntryContent(文件内容):

Content

PakIndex(Pak文件描述区):

PakIndex

PakInfo(Pak信息区):

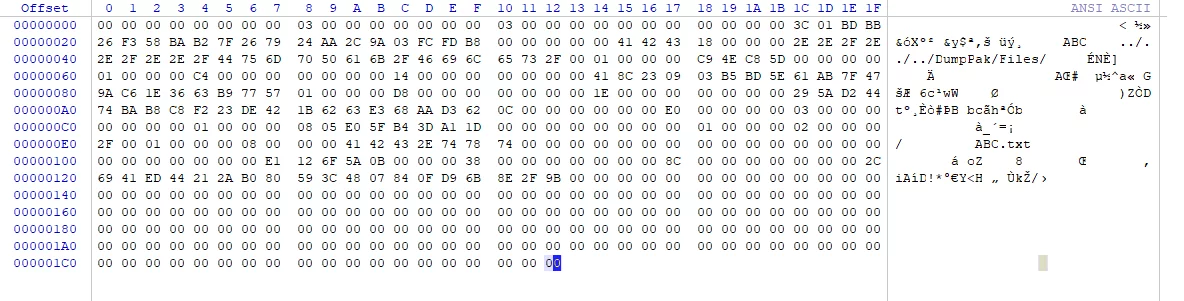

PakInfo

Pak的挂载分析

当引擎挂载Pak时,会从Pak文件末尾读取PakInfo,确定Pak的版本信息,并且读取Pak中的PakIndex在文件中的偏移、大小、Hash值,用于读取Pak中文件的基本信息。

当获取到PakIndex偏移和大小之后,如果项目中开启了bEncryptIndex,会把Pak中的整个PakIndex部分信息加密,在运行时需要解密之后才能访问。

当获取到PakIndex之后,能够获取到当前Pak的MountPoint、文件数量、 每个文件的文件名以及在Pak中的偏移(注意这个偏移值是包含PakEntry的)。

在之前的文章中,已经提到过Pak的MountPoint的作用:Mount Point 的作用

MountPoint是Pak中所有文件的公共目录,主要作用有两点:

  1. 降低文件路径的存储冗余,PakIndex中只存储文件相对与MountPoint路径
  2. 一种文件查找的加速方法,当从Pak中查找文件时,先检测要查找的文件是否存在于当前的Pak中。

如从UFS中查找一个文件:../../../FindExample/Content/Database.db,当查询到MountPoint为../../../FindExample/Content/Otahers的Pak时,通过简单的对比就可以知道要查找的文件不在当前Pak之内,而无需真的去Pak中查询。

当挂载Pak时,并不会真的去把Pak完整地加载到内存中去,而是通过读取PakInfo和PakIndex部分的信息,在UFS中建立一个虚拟的文件结构。只要当尝试去加载文件时,才会根据PakIndex中的信息,获取到PakEntry,去Pak文件中的指定偏移位置读取文件并通过正确的压缩算法来解压文件。

Create Pak at Runtime

前面分析了Pak的格式,以及UE在运行时挂载Pak和加载文件的流程,那么要回到文章开头介绍的部分:在运行时能够创建Pak文件吗?

答案是肯定的,Pak的文件格式就是一种典型的Archive格式,把一些文件、数据序列化到同一个文件中去。只要我们按照UE自己创建Pak的格式和读取流程进行序列化,就能创建出在运行时能够正常读取的Pak文件。

再回到UE的Pak文件格式这张图:

注意:上图中PakEntry中的Offset值总是0,这是一种保护机制,PakEntry的真实偏移是在PakIndex中记录的,将PakEntry段的置为0,则避免了越过PakIndex直接去文件中读取的可能,因为PakIndex可以被加密,确保文件的读取行为是经过正确解密的。

以创建一个内容为ABC的文件ABC.txt为例,在运行时创建出一个Pak。

PakEntry

Pak中的每个文件都有一个PakEntry,用来描述当前文件,它的作用是:

  1. 从文件的哪里开启读取(Offset)
  2. 读取多少(Size,压缩后大小)
  3. 文件的原始大小(UncompressedSize)
  4. Pak中文件数据的Sha1值(压缩后数据)
  5. 每个压缩块的偏移位置
  6. 每个压缩块的大小
  7. 当前文件使用的压缩算法(PakInfo中的压缩算法下标,不压缩是0)
  8. Flags,有三种状态Flag_None/Flag_Encrypted/Flag_Deleted

这些信息,我们可以给定任意一个文件就能够计算出来。

Content

当我们为一个文件构造出一个PakEntry之后,Content的内容就非常简单了,如果开启了压缩,就把压缩后的数据序列化,如果未压缩,则直接把整个文件序列化到Pak文件中。

PakIndex

Pak中的PakIndex,并不是一个完整的具有类型的数据结构,它是一种散列的数据,根据参数的不同可能产生不同的大小(如要序列化的Pak文件路径的Crc值,是否加密、是否序列化PathHash、DirectortyIndex等等)。

PakIndex在较新的引擎版本中提供了一个单独的函数:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
void FPakFile::EncodePakEntriesIntoIndex(
int32 InNumEntries,
const ReadNextEntryFunction& InReadNextEntry,
const TCHAR* InPakFilename,
const FPakInfo& InPakInfo,
const FString& MountPoint,
int32& OutNumEncodedEntries,
int32& OutNumDeletedEntries,
uint64* OutPathHashSeed,
FDirectoryIndex* OutDirectoryIndex,
FPathHashIndex* OutPathHashIndex,
TArray<uint8>& OutEncodedPakEntries,
TArray<FPakEntry>& OutNonEncodableEntries,
TMap<uint64, FString>* InOutCollisionDetection,
int32 PakFileVersion
);

可以根据PakUtilities中创建Pak的流程仿造PakIndex序列化的逻辑。

PakInfo

最终,Pak文件的末尾,就是FPakInfo的信息,它的结构定义如下:

Engine\Source\Runtime\PakFile\Public\IPlatformFilePak.h
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
/**
* Struct which holds pak file info (version, index offset, hash value).
*/
struct FPakInfo
{
/** Pak file magic value. */
uint32 Magic;
/** Pak file version. */
int32 Version;
/** Offset to pak file index. */
int64 IndexOffset;
/** Size (in bytes) of pak file index. */
int64 IndexSize;
/** Index SHA1 value. */
FSHAHash IndexHash;
/** Flag indicating if the pak index has been encrypted. */
uint8 bEncryptedIndex;
/** Flag indicating if the pak index has been frozen */
// @todo loadtime: we should find a way to unload the index - potentially make two indices, the full one and unloaded one? unclear how, but at least we now have an option to choose per-platform
uint8 bIndexIsFrozen;
/** Encryption key guid. Empty if we should use the embedded key. */
FGuid EncryptionKeyGuid;
/** Compression methods used in this pak file (FNames, saved as FStrings) */
TArray<FName> CompressionMethods;
};

需要根据前面的PakIndex的序列化情况,把PakIndex的关键信息(Offset、Size、Hash、Encrypt等)存储,这样,在Mount Pak后,能够正确地访问到PakIndex,进而能够获取到Pak中每个文件元素的信息。

并且,它还提供了一个Serialize函数:

1
void FPakInfo::Serialize(FArchive& Ar, int32 InVersion)

InVersion可以传入FPakInfo::PakFile_Version_Latest

1
2
3
4
FPakInfo Info;
// need set PakIndex property
// serialize to archive
Info.Serialize(SerializePak,FPakInfo::PakFile_Version_Latest);

最终把整个Archive序列化到文件即可,就创建出了最终可以用来在运行时访问的Pak文件。

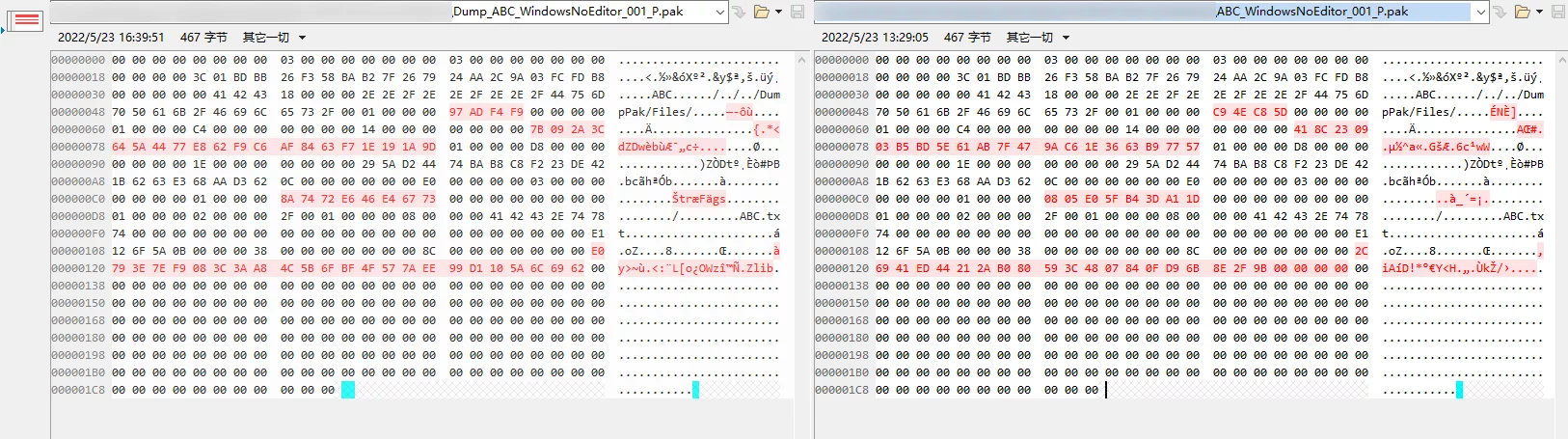

因为创建Pak时,会在PakIndex中存储所创建Pak的路径的Crc32的值,所以它会影响Pak的二进制稳定性,如我们基于同一个文件创建出不同的Pak文件,其实Pak的内容是有差异的,但它们都可以正常使用和加载文件。

应用场景

在运行时创建Pak,以及它的意义,我思考了一些使用场景。

热更新

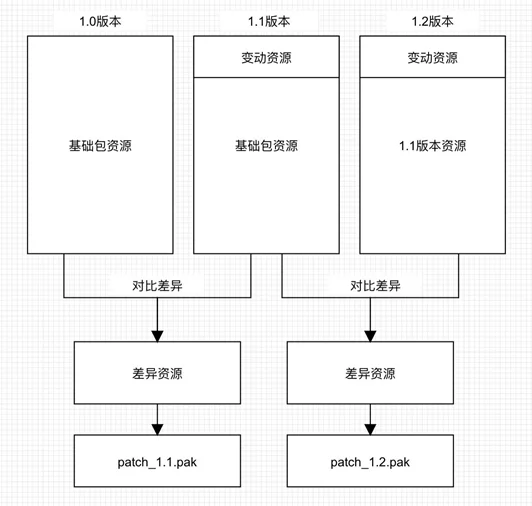

原先的更新,是逐Pak下载,远程打包了多少个Pak,就要把它们全部下载下来。

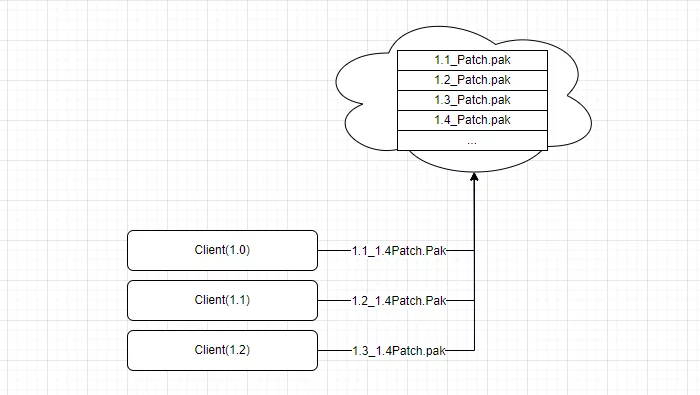

如果使用运行时Pak的方案,不管远程打包了多少个Pak,与本机差了多少个版本,都能一步下载,并且都存储在一个Pak中。

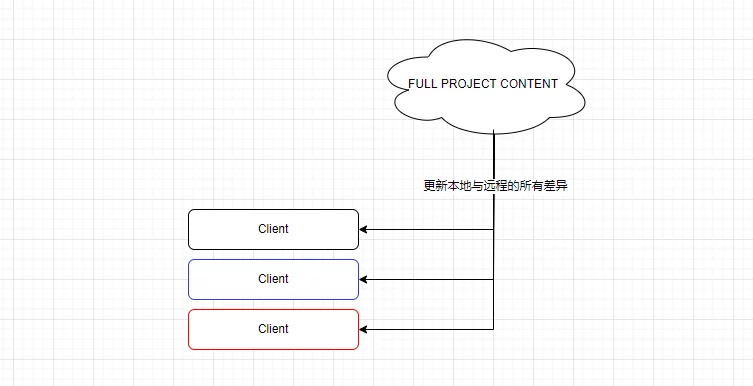

甚至可以实现无版本的更新:远程不做任何差异对比,只打包完整的工程。由客户端进行本地与远程的文件版本比对,确定哪些差异需要下载,可以极大地降低管理成本。

并且可以合并以及清理本地的已有Pak,降低Pak数量过多造成的Pak句柄过多、以及Pak数量造成的查询缓慢问题。

UGC

在Client端创建Pak,也可以用在是UGC的打包策略,玩家的自定义内容可以打包成Pak,并且能够再次分发。

结语

本篇文章研究了Pak的创建、加载过程以及对UFS的分析,验证了在运行时创建Pak的可行性,以及应用场景。本篇文章中的技术实现暂不开源,后面会将该功能作为HotPatcher的一个运行时Mod发布。

全文完,若有不足之处请评论指正。
