UE As Lib机制初探

UE4.27推出了一项新的机制，可以把UE编译成库，能够嵌入到外部程序中，由其他的程序来驱动引擎的执行与消息通信。但是目前官方还没有放出任何有价值的文档，我分析了引擎中的相关代码，提出一个UE as Lib的实践方案，理论上也能在4.27之前的引擎版本实现，或许会与后续官方发布的文档不一致，权当抛砖引玉。相关的研究内容也会在本篇文章中持续更新。

首先，我认为UE as Lib并不是以静态链接库的方式提供的，因为引擎内具有大量依赖UHT和UBT的代码，而且还具有大量的模板实现，想要编译出一个独立的Lib是非常麻烦的，并且使用时还需要抽取大量的代码，所以我认为UE as Lib是将引擎编译成DLL的形式提供的，外部程序通过DLL的导出符号驱动引擎。

注意：目前UE as Lib只能用于Windows平台。

UE在4.27中加入了一个新的Runtime Module：UELibrary，用于导出外部驱动引擎的符号。

其导出的符号为：

extern "C"
{
/**
 * Initializes UE as a library.
 *
 * @param  hInst    The instance of the outer application which wants to embed UE.
 * @param  hWnd     The window of the outer application into which UE is to be embedded.
 * @param  CmdLine  The command line to pass to UE - should contain a .uproject file and map to load at minimum.
 *
 * @return  Zero if creation was successful, non-zero if an error occurred.
 *
 * @note  UE can currently only be embedded in a single window.
 * @note  There is an A and W overload for different character widths of the command line argument. Typical usage
 *        should be to use the UELibrary_Init function which maps to the appropriate overload for the outer
 *        application's Unicode setting.
 */
UELIBRARYAPI int UELibrary_InitA(HINSTANCE hInst, HWND hWnd, const char* CmdLine);
UELIBRARYAPI int UELibrary_InitW(HINSTANCE hInst, HWND hWnd, const wchar_t* CmdLine);

#ifdef UNICODE
	#define UELibrary_Init UELibrary_InitW
#else
	#define UELibrary_Init UELibrary_InitA
#endif


/**
 * Ticks the UE library.  This should be called frequently by the outer application.
 *
 * @return  Zero if ticking was successful, non-zero if an error occurred.
 */
UELIBRARYAPI int UELibrary_Tick();


/**
 * Passes windows messages from the outer application to the UE library.
 *
 * @param  hWnd     As per WndProc.
 * @param  message  As per WndProc.
 * @param  wParam   As per WndProc.
 * @param  lParam   As per WndProc.
 *
 * @return  As per WndProc.
 */
UELIBRARYAPI LRESULT UELibrary_WndProc(HWND hWnd, UINT message, WPARAM wParam, LPARAM lParam);


/**
 * Shuts down the UE library.
 *
 * @return  Zero if shutdown was successful, non-zero if an error occurred.
 *
 * @note  UE cannot be started up again once shut down.
 */
UELIBRARYAPI int UELibrary_Shutdown();
}

提供了四个到处函数用于初始化引擎、Tick、传递消息、关闭引擎，符合前面的推断，将引擎编译成DLL，外部程序通过调用这四个函数来实现驱动引擎。

关于如何编译UE as Lib，我提供一个思路。首先要明确需求：

将引擎编译成一个独立的DLL
依赖UELibrary模块的导出符号
必须通过UE的编译系统来编译引擎

为了实现这几个需求，需要了解UE的构建系统。

注意：UE的UE as Lib也可以将游戏项目编译为DLL，由外部程序来驱动引擎启动游戏，只需要将下面的操作从Program换到游戏项目的Target即可。

UE的Module，需要被Target依赖才能够通过UE的构建系统进行编译。之前我写过一篇文章，可以将UE作为一个库来实现console或WinGUI程序：Create A Standalone Application in UE4，在这篇文章中我提供了一个开源工具ue4program，可以方便地创建一个StandaloneApplication程序，由Program依赖UELibrary模块，然后编译这个Program，将UELibrary模块和依赖的Module编译其中。

然后，Pogram默认是编译成exe的，想要实现UE as Lib编译成DLL，其实就是将Program的Target编译成DLL！

首先需要通过hxhb/ue4program创建一个Standalone Application模板：

1 2	# ue4program.exe ProgramName $ ue4program.exe UEProgram

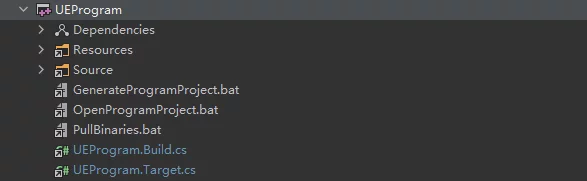

将创建出的目录放到引擎的Source/Programs下，执行GenerateProjectFiles.bat刷新sln，即可在UE4.sln中看到创建的Program项目。

将UELibrary模块添加至UEProgram的依赖：

1	PrivateDependencyModuleNames.Add("UELibrary");

然后编辑UEProgram的Target.cs，需要修改LinkType：

1	LinkType = TargetLinkType.Monolithic;

这样会把所有的代码都编译到一个最终的二进制中，UE默认的则是Modular，通过DLL方式访问其他的模块。

还需要修改bShouldCompileAsDLL ：

1 2	// Whether this target should be compiled as a DLL. Requires LinkType to be set to TargetLinkType.Monolithic. bShouldCompileAsDLL = true;

默认为false，会把Program编译成一个exe，但是我们的目标就是DLL。
添加UE_LIBRARY_ENABLED=1宏，在UELibrary中只有这个宏为1，才包含了前面导出符号的实现代码：

1	GlobalDefinitions.Add("UE_LIBRARY_ENABLED=1");

修改之后编译UEProgram这个项目即可，编译完成之后即可在引擎的Binaries/Win64下看到UProgram.dll。

它包含了引擎代码、以及UELibrary的导出符号，可以在外部程序中通过OpenLibrary来加载和执行，就是常规的C++调用动态链接库的用法了。编译出DLL之后，就实现了UE as Lib，使用方就可以脱离UE的编译系统，在普通的程序中调用了。

简单总结一下，目前UE as lib其实并不是一个完全全新的东西，只是UE把驱动引擎的API做了符号导出，在4.27之前的引擎版本中，也可以通过实现一个UELibrary的模块导出符号，通过文中的这种方式实现引擎的动态链接库化。

时间问题，暂时只分析到这里，至于编译出的DLL如何嵌入第三方程序由外部来驱动引擎，有时间再来补充。
