一种灵活与非侵入式的基础包拆分方案

UE默认的资源管理较为复杂，默认情况下是根据在ProjectSetting里配置的地图、目录、PrimaryAsset的配置，以及对一些条件的组合检测来执行资源打包过程的。并且，UE的Cook是根据运行时的动态加载来实时添加资源打到包中的，这导致打包的资源进包过程几乎等同于黑盒。

博客中介绍默认的进包资源规则及基础包拆分的文章：

• UE 资源管理：引擎打包资源分析
• UE 热更新：拆分基础包

本篇文章提供了一种新的思路，利用HotPatcher的精确Cook和打包机制，实现了一个HotChunker的Mod，能够对引擎的非侵入式，直接复用UE默认打包过程、简单清晰地进行拆分基础包。本篇文会具体介绍使用方式以及实现原理。

默认打包的问题

前面提到了，UE打包参数和配置较为复杂，以及一些无法处理的问题：

1. 无法直接地预估有哪些资源进包以及最终进包的大小
2. 打包的配置可以零散分布在各种地方，难以管理
3. 所有的Non-uasset资源全在0号pak中（也就是必须进基础包）
4. 无法根据pak的拆分来拆分Shaderlibrary（可能会非常大）
5. 无法根据pak的拆分来拆分AssetRegistry
6. 精确地控制某个pak规则的忽略资源
7. 为所有平台共用一套PakFilter规则

在资源管理的角度来说，希望能够清晰、并且精确地控制资源打包规则，默认情况下UE提供的无法做到这些。

干净的基础包

在文章UE 资源管理：引擎打包资源分析中，我分析了引擎打包时的资源分析规则。
除了资源之外，还有很多Non-uasset的文件，如：Slate的图片、Ini、ShaderLib/AssetRegistry，以及项目中配置的DirectoriesToAlwaysStageAsUFS路径。

常见的情况是，新建了一个工程，添加了很多资源，什么打包规则都没配置，执行打包，会把非常多的资源给打包进来。

对于新手很友好，但想要精细管理的时候，这种默认进包方式就有比较大的负担。

首先，第一个问题是：哪些是引擎启动的必要文件，必须要位于基础包中？
我大概总结为以下几种：

1. SlateResources、Ini
2. Global ShaderLib
3. AssetRegistry
4. 配置的Startup的地图、以及依赖到的蓝图GameMode、GameInstance等Gameplay框架资源
5. 移动端的自定义摇杆资源
6. 一些可能用到的基础UI资源

在UE默认打包的过程中，会对这些资源、文件进行分析以及进包。但我们如果想要打包出一个干净的基础包，就需要把这些必要资源的过程独立出来，让引擎去分析，额外的非必要资源就由业务自己控制。

第二个问题：如何排除非必要资源？

在文章引擎打包资源分析#AssetManager中，记录了CookOnTheFlyServer中的这样一种条件检测：

如果命令行没有显式指定任何资源、以及从 FGameDelegates::Get().GetCookModificationDelegate()、UAssetManager::Get().Modify 都没有获取到任何资源，则添加插件、项目所有的资源。

执行条件为：

1. DefaultEditor.ini 中的 AlwaysCookMaps 为空，AllMaps 为空
2. 项目设置中 List of maps to include in a packaged build 为空
3. 项目设置中 DirectoriesToAlwaysCook 为空
4. FGameDelegates::Get().GetCookModificationDelegate() 获取到的资源为空
5. UAssetManager::Get().ModifyCook 获取到的资源为空

这意味着，不配置任何资源也无法使基础包变小，反而会变大。如果想要避免包含所有的资源进包，就要从上面的方式中喂给CookOnTheFly一些资源，让它不要去添加非标记的工程资源。

我选择的方式是重载AssetManager并重写ModifyCook函数：

void UHotChunkerAssetManager::ModifyCook(TArray<FName>& PackagesToCook, TArray<FName>& PackagesToNeverCook)
{
   FName DefaultAsset = TEXT("/Engine/EngineMaterials/DefaultDiffuse");
   PackagesToCook.Add(DefaultAsset);
}

然后在项目设置中指定AssetManager的Classes为UHotChunkerAssetManager：

再次执行CookCommandlet可以看到这个条件不再满足：

前面讲到的是Cook阶段的资源控制，在Cook之后还要控制资源进入Pak。

在4.27中，会默认把当前打包任务中Cooked下的资源全进包：

如果想要打出一个干净的包，就要控制真正进入0号Pak的文件，也就是要控制只有必要的文件才存储在[PROJECTDIR]/Saved/Cooked。

我给HotPatcher新加了一个功能，可以自定义指定Cook时保存的路径：

对Cooked的无干扰，从而实现基础包拆分包的分离。

介入CookCommandlet

默认情况下，我们无法直接介入到UE的打包过程。

UE的打包是通过拉起UAT执行BuildCookRun实现的，它是一个独立的程序，相当于是一个任务调度器，拉起多个进程执行不同阶段地任务，用于统筹整个打包过程，并且可以控制跳过某些阶段。

这就造成一个问题，没有办法很方便地介入到这个过程中去，因为UAT独立与我们的业务代码。

但如果需要修改引擎，那就很难受了，不是一种通用的解决方案。遇事不决就改引擎，太过无脑，不是我的风格，所以我研究了一种非侵入式的方案。

通过上面的图可以看到，UAT执行的过程中是会拉起CookCommandlet去执行Cook的，虽然我们没有办法直接介入到UAT的流程，但是可以想一些奇技淫巧，介入到CookCommandlet的过程。

CookCommandlet是一个Commandlet，执行方式为：

UE4Editor-cmd.exe PROJECT.uproject -run=CookCommandlet

注意，它本质上是通过引擎启动项目，去执行一个命令行任务。这意味着，启动它时会加载我们项目中的插件。

利用这一点我们就能实现非侵入式介入CookCommandlet的过程。

其次，我们可以在CookCommandlet的什么阶段做事情，对于本文的需求而言，希望在Cook完成之后，拉起来HotPatcher执行拆分打包。

那么在什么时机合适呢？

在之前的文章中介绍了，UE的Cook是根据运行时的加载到内存中的资源动态Cook进包的，所以，我们不能在Cook完成之前就拉起我们自定义的打包任务，不然会导致进基础包。

只能在Cook完成之后才可以，但引擎没有暴露出Cook完成之后的回调，所以又要想一个其他的方案。

CookCommandlet本质上也是启动引擎，我们可以利用引擎暴露的CoreDelegates时机去做选择，通过阅读代码，发现比较合适的时机是OnEnginePreExit，因为这个阶段Cook已经完毕，并且引擎还没有开始退出，保持了完整的引擎启动状态，在这个阶段去做想做的事情，可以利用完整地引擎功能，而不会出现有些模块被卸载的情况。

但要注意的是，这个回调在4.25中才存在，之前的引擎版本中没有。

首先是创建一个插件，创建一个Editor的模块，在StartupModule中监听FCoreDelegates::OnEnginePreExit：

void FHotChunkerEditorModule::StartupModule()
{

   #if ENGINE_MAJOR_VERSION > 4 || (ENGINE_MAJOR_VERSION == 4 && ENGINE_MINOR_VERSION > 24)
       FCoreDelegates::OnEnginePreExit.AddRaw(this,&FHotChunkerEditorModule::OnPreEngineExit_Commandlet);
    #endif
}

在监听的回调过程中，可以做想要做的事情了。
但要检测是否是在CookCommandlet中执行，因为Editor的模块，在引擎启动时都会执行，我们只需要它在CookCommandlet中生效，所以要做检测：

bool CommandletHelper::IsCookCommandlet()
{
   bool bIsCookCommandlet = false;

   if(::IsRunningCommandlet())
   {      FString CommandletName;
      bool bIsCommandlet = CommandletHelper::GetCommandletArg(TEXT("-run="),CommandletName); //FParse::Value(FCommandLine::Get(), TEXT("-run="), CommandletName);
   if(bIsCommandlet && !CommandletName.IsEmpty())
      {         bIsCookCommandlet = CommandletName.Equals(TEXT("cook"),ESearchCase::IgnoreCase);
      }   }   return bIsCookCommandlet;
}
void FHotChunkerEditorModule::OnPreEngineExit_Commandlet()
{
   if(CommandletHelper::IsCookCommandlet())
   {
      // do something
   }
}

通过这种方式，就能实现非侵入式地监听Cook完成的时机，进行自定义的打包行为。

自动化Stage

前一小结，讲到了如何利用Hook Commandlet的方式，在Cook完成之后，拉起HotPatcher进行打包。
在执行完毕CookCommandlet之后，打包的状态如下：

1. 基础资源已经被Cook，但未打包成Pak
2. HotChunker拆分的资源已经被Cook，并被打包成了Pak，暂存在临时目录中。

CookCommandlet默认是没有打包Pak的行为的，把CookCommandlet的结果打包成Pak是UAT拉起UnrealPak做的事情。

在CookCommandlet中，我们打包出来的Pak，并没有直接存储在Saved/StagedBuilds目录下，因为UAT里后续创建Pak的过程，会清掉StagedBuilds下的目录，如果在清掉之前拷贝过去，其实没什么意义，会被删除。

所以，要找到一个稍微靠后的时机，不会把我们创建的Pak清理掉的方法。

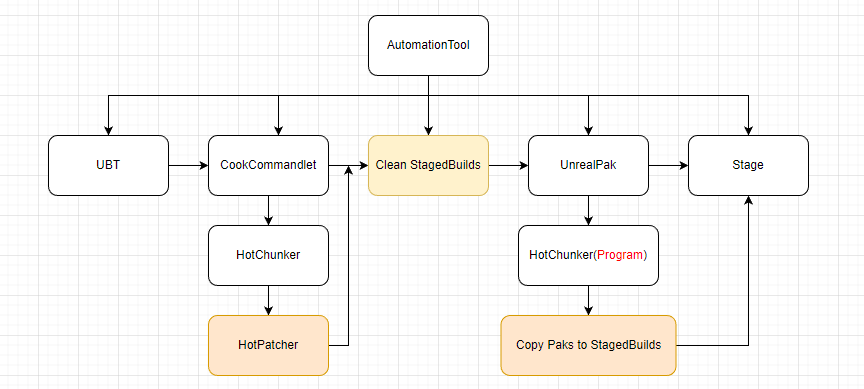

看一下这张图：

引擎中的代码（Scripts/CopyBuildToStagingDirectory.Automation.cs）：

它是在UAT拉起UnrealPak之前去做的清理，然后直接把UnrealPak的产出生成到干净的StagedBuilds目录里。

所以我们要在UnrealPak及之后的时机才能做事情。那么如何不改动引擎实现？

这里需要插入一些UE模块加载的科普。
对于UE的Module而言，可以具有多种类型，一般情况下会用到Runtime、Editor、Developer等日常开发用法。但UE还提供了一种Program的类型，可以让引擎中的一些Program启动时去加载。
以HotChunker的.uplugin为例：

{
   "FriendlyName": "HotChunker",
   "CreatedBy": "lipengzha",
   "CreatedByURL": "https://imzlp.com/",
   "CanContainContent": false,
   "SupportedPrograms": [ "UnrealPak" ],
   "Plugins": [
      {         "Name": "HotPatcher",
         "Enabled": true
      }
   ],
   "Modules": [
      {         "Name": "HotChunker",
         "Type": "Program",
         "LoadingPhase": "PostConfigInit",
         "ProgramAllowList": [ "UnrealPak" ]
      }
    ]
}

通过指定SupportedPrograms，标记该插件可以被Program启动时加载，Modules中的ProgramAllowList用于控制，该模块能够被哪个程序加载。

这意味着，能在不变动引擎的情况下，让UnrealPak去加载我们工程中的一个特定模块，来做我们想做的事情。

注意，引擎提供这个机制，本质上是想要能够非侵入式地实现拓展压缩算法，本文介绍的这种用法，是一种合理的使用方式。

当然要求是启动Program的过程中，要传递项目路径，而UAT拉起UnrealPak时，就是这么传递的。
在打包时，UAT拉起UnrealPak执行的命令：

E:\UnrealProjects\BlankExample\BlankExample.uproject E:\UnrealProjects\BlankExample\Saved\StagedBuilds\WindowsNoEditor\BlankExample\Content\Paks\BlankExample-WindowsNoEditor.pak -create=D:\UnrealEngine\Source\UE_4.27.2\Engine\Programs\AutomationTool\Saved\Logs\PakList_BlankExample-WindowsNoEditor.txt -cryptokeys
=E:\UnrealProjects\BlankExample\Saved\Cooked\WindowsNoEditor\BlankExample\Metadata\Crypto.json -secondaryOrder=E:\UnrealProjects\BlankExample\Build\WindowsNoEditor\FileOpenOrder\CookerOpenOrder.log -patchpaddingalign=2048 -platform=Windows -compressionformats=Oodle -compressmethod=Kraken -compresslevel=3  -multiprocess -abslog=D:\UnrealEngine\Source\UE_4.27.
2\Engine\Programs\AutomationTool\Saved\Logs\UnrealPak-BlankExample-WindowsNoEditor-2022.10.22-13.58.14.txt -compressionblocksize=256KB

这样我们就可以在Module的StartupModule或者ShutdownModule中自定义的操作了：

void FHotChunkerModule::StartupModule()
{
   bool bIsRunningProgram = FPlatformProperties::IsProgram();
   UE_LOG(LogHotChunker,Display,TEXT("HotChunker StartupModule,is Program %s"), bIsRunningProgram ? TEXT("TRUE"):TEXT("FALSE"));
}

注意，需要在运行时检测，是否是以Program启动的模块，用于区分是正常的引擎启动还是Program启动。可以用FPlatformProperties::IsProgram()进行判断。

此时，再通过UAT打包工程，在拉起UnrealPak时会启动项目Module，可以在UAT拉起UnrealPak的Log中看到：

LogHotChunker: Display: HotChunker StartupModule,is Program TRUE

在这个Module中，把CookCommandlet中我们打包出来的Pak从临时目录拷贝到真正进包的StagedBuilds目录中即可。

通用的Pak过滤规则

在文章UE 热更新：拆分基础包中，我介绍了UE给Android提供的Pak不进Obb的方法，并提供了IOS的等价实现。

但缺点也是要改动引擎才能实现，不是一个非侵入式的完全跨平台的通用实现。

基于本篇文章的拆分方案，可以在UnrealPak拉起HotChunker执行Copy to StagedBuilds时进行过滤，避免进入基础包。

只需要一份配置，对所有的平台都是通用的。支持通配符，方便指定忽略规则：

Chunk的配置

新的拆分方式，和UE的PrimaryAssetLabel类似，可以创建一个HotPatcherPrimaryLabel资源进行配置,与HotPatcher插件中Chunk的配置一致，可以指定目录、资源、是否进行依赖分析、非资源文件的配置，强制忽略哪些目录等等,都可以灵活配置。

并且可以在项目设置中修改打包Chunk使用的Pak的配置模板，完全复用HotPatcher的配置：

可以控制生成Pak的命名规则等等。

编辑器的支持

我为HotPatcherPrimaryLabel资源支持了右键菜单支持：

可以直接右键打包当前的配置，也可以将其添加到HotPatcher的Chunk配置中。

并且可以直接通过引用视图，查看当前Pak包含的资源：

包内Pak预览

以Android为例，使用本方案的拆包方式将某个Pak打到包内：

具有更清晰和更灵活的优势。

结语

本篇文章介绍了UE默认拆分包的缺点，以及利用HotPatcher进行非侵入式拆分基础包的方式和实现。
利用了很多引擎隐藏的特性，基于Commandlet Hook和Module for Program的方式实现，避免了对引擎的修改。
本文的方案已经完全实现，后续会作为HotPatcher的一个Mod发布，只需要简单地配置，然后执行UE默认的打包，就能实现完整的流程。
