UE 资源合规检查工具 ResScannerUE

UE Resource Scanning and inspection tool ResScannerUE
发表于 分类于 ， 阅读次数：
本文字数： 5.1k 阅读时长 ≈ 13 分钟

在游戏项目开发中，因为资源量大，涉及人员广，比较难自觉地统一资源规范，如果资源出现问题，手动排查要花费大量的人力，这也是资源管理的风险和痛点。
基于这种需求，我开发了一款编辑器下的资源扫描规范工具 ResScannerUE，可以非常方便地配置规则并实现自动化，由美术人员在资源提交前、定期执行等方式，提前检查项目中的资源是否合规，避免在打包后才发现问题。
本篇文章介绍 ResScannerUE 插件的使用方法、运行机制、自定义规则的扩展方式，以及后续的优化安排。

插件介绍

ResScannerUE 是一个基于 AssetRegistry 和反射机制实现的资源扫描工具，具有以下优点：

  1. 名字、路径规则检查无需加载资源
  2. 名字、路径规则提供通配符支持
  3. 可以通过提供属性名和值的方式检查资源中的选项
  4. 支持属性名、值的直接选择，避免输入
  5. 非常方便自定义拓展检查规则（创建蓝图或 C++ 类实现）
  6. 支持任意资源类型，绝大部分需求都能 Zero-Code 实现
  7. 支持配置的导入 / 导出
  8. 支持 Commandlet 实现自动化
  9. 支持 Git 提交的版本比对、待提交文件比对
  10. 支持的资源提交权限检查

命名、路径、属性可以严格匹配多个，也可以从多个规则中匹配一个，可以实现类似 ((expression) && (expression || expression)，如以 T_开头，以_x 或_d 等结尾这种模式的匹配)。

界面预览（与 HotPatcher 风格保持一致）：

插件参数

FScannerConfig

  • ConfigName：当前配置的名字
  • bByGlobalScanFilters：开启所有 Rule 使用的全局扫描配置，开启后每个规则中的资源配置不生效
  • bBlockRuleFilter：屏蔽每个规则中配置的资源，仅使用全局资源
  • GlobalScanFilters：依赖 bByGlobalScanFilters，所有 Rule 使用的全局扫描配置（会忽略每个 Rule 中指定的扫描配置）
  • GlobalIgnoreFilters：在所有规则中都忽略的资源（路径、某个资源）
  • GitChecker：启用 GIT 版本检测
  • bRuleWhiteList：开启规则白名单，只检测某些规则
  • RuleWhileListIDs：白名单规则 ID 列表，注意：从 0 开始，RuleTable 里的 ID 要 - 1
  • bUseRulesTable：是否启用规则数据表（建议）
  • ImportRulesTable：指定一个 FScannerMatchRule 的 Datatable
  • ScannerRules：FScannerMatchRule 规则数组，用于指定资源检查规则
  • bSaveConfig：是否保存配置文件
  • bSaveResult：是否保存本次执行的结果
  • SavePath：Config 和 Result 的存储路径

FGitChecker

能够提取 Git 检查提交版本中的文件进行检测：

  • bGitCheck：启用 Git 仓库扫描
  • bRecordCommiter：记录提交人
  • RepoDir：GIT 仓库地址
  • bDiffCommit：Git 提交记录比对（Begin/End Commit HASH）
  • BeginCommitHash：检查开始的 Git Commit HASH
  • EndCommitHash：检查结束的 Git Commit HASH
  • bUncommitFiles：检查待提交文件

FScannerMatchRule

每个规则都支持以下参数：

  • RuleName：规则名
  • RuleDescribe：规则描述信息
  • bEnableRule：是否启用当前规则
  • Priority：该规则的优先级
  • bGlobalAssetMustMatchFilter：必须匹配规则中的 Filter 目录 (全局资源)，比如设置不同目录下的贴图规格不同，就要求只在某些目录下的资源才使用本规则扫描。
  • ScanFilters：FDirectoryPath 数组，指定扫描资源路径
  • ScanAssetTypes：UClass 数组，指定要扫描的资源类型，建议每个规则只指定一个类型
  • NameMatchRules：FNameMatchRule 数组，用于指定命名匹配规则
  • PathMatchRules：FPathMatchRule 数组，用于指定资源的路径匹配规则
  • PropertyMatchRules：FPropertyMatchRule 数组，用于匹配资源中的属性
  • CustomRules：TSubclassOf<UOperatorBase> 数组，用于自定义匹配规则，可以指定 C++/ 蓝图类
  • IgnoreFilters：本规则的忽略列表，（路径、某个资源）
  • bEnablePostProcessor：是否开启对扫描结果的后处理
  • PostProcessor：TArray<TSubclassOf<UScannnerPostProcessorBase>> 数组，依赖 bEnablePostProcessor，可以指定对当前规则扫描的结果的后处理，如自动修改属性、自动重命名等等

FNameMatchRule

每一个 NameMatchRule 其中包含了多个 NameRule：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
USTRUCT(BlueprintType)
struct FNameRule
{
  GENERATED_USTRUCT_BODY()
public:
  UPROPERTY(EditAnywhere,BlueprintReadWrite)
  ENameMatchMode MatchMode;
  // 匹配规则，是必须的还是可选的，Necessary是必须匹配所有的规则，Optional则只需要匹配规则中的一个
  UPROPERTY(EditAnywhere,BlueprintReadWrite)
  EMatchLogic MatchLogic;
  // UPROPERTY(EditAnywhere,BlueprintReadWrite,meta=(EditCondition="MatchLogic == EMatchLogic::Optional"))
  int32 OptionalRuleMatchNum = 1;
  UPROPERTY(EditAnywhere,BlueprintReadWrite)
  TArray<FString> Rules;

};

USTRUCT(BlueprintType)
struct FNameMatchRule
{
  GENERATED_USTRUCT_BODY()
public:
  UPROPERTY(EditAnywhere,BlueprintReadWrite)
  TArray<FNameRule> Rules;
  UPROPERTY(EditAnywhere,BlueprintReadWrite)
  bool bReverseCheck;
};

FPathMatchRule

每一个 PathMatchRule 其中包含了多个 PathRule：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
USTRUCT(BlueprintType)
struct FPathRule
{
  GENERATED_USTRUCT_BODY()
public:
  UPROPERTY(EditAnywhere,BlueprintReadWrite)
  EPathMatchMode MatchMode;
  // 匹配规则，是必须的还是可选的，Necessary是必须匹配所有的规则，Optional则只需要匹配规则中的一个
  UPROPERTY(EditAnywhere,BlueprintReadWrite)
  EMatchLogic MatchLogic;
  // UPROPERTY(EditAnywhere,BlueprintReadWrite,meta=(EditCondition="MatchLogic == EMatchLogic::Optional"))
  int32 OptionalRuleMatchNum = 1;
  UPROPERTY(EditAnywhere,BlueprintReadWrite,meta = (RelativeToGameContentDir, LongPackageName))
  TArray<FString> Rules;
};

USTRUCT(BlueprintType)
struct FPathMatchRule
{
  GENERATED_USTRUCT_BODY()
public:
  UPROPERTY(EditAnywhere,BlueprintReadWrite)
  TArray<FPathRule> Rules;
  UPROPERTY(EditAnywhere,BlueprintReadWrite)
  bool bReverseCheck;

};

FPropertyMatchRule

每个属性匹配规则，包含多个属性规则：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
USTRUCT(BlueprintType)
struct FPropertyRule
{
	GENERATED_USTRUCT_BODY()
public:
	// 匹配规则，是必须的还是可选的，Necessary是必须匹配所有的规则，Optional则只需要匹配规则中的一个
	UPROPERTY(EditAnywhere,BlueprintReadWrite)
	EMatchLogic MatchLogic;
	// UPROPERTY(EditAnywhere,BlueprintReadWrite,meta=(EditCondition="MatchLogic == EMatchLogic::Optional"))
	int32 OptionalRuleMatchNum = 1;
	UPROPERTY(EditAnywhere,BlueprintReadWrite)
	TArray<FPropertyMatchMapping> Rules;

};
USTRUCT(BlueprintType)
struct FPropertyMatchRule
{
	GENERATED_USTRUCT_BODY()
public:
	UPROPERTY(EditAnywhere,BlueprintReadWrite)
	TArray<FPropertyRule> Rules;
	UPROPERTY(EditAnywhere,BlueprintReadWrite)
    bool bReverseCheck;
};

匹配规则

我给 ResScannerUE 默认提供了四种种匹配方式：命名匹配、路径匹配、属性匹配、提交权限匹配、自定义匹配，可以实现大多数的资源扫描需求。

对于每种匹配方式，也可以添加了多个约束条件，以贴图命名规则为例：

  1. 贴图必须以 T_* 开头
  2. 根据贴图应用类型决定以_c 或_d 结尾

其实就是需要由与或运算符组成两个限定条件：(T_) && ( _x || _d )，在 ResScannerUE 的实现中，每个 NameRule，就是一个表达式，通过 MatchLogic 来决定内部是 and/or：

每个 NameRule 都具有一个 EMatchLogic 的属性，Necessary 是必须严格匹配所有的 Rule（T_开头），Optional 是只需要对 Rule 中所有列出的匹配一个即可（_x/_d），路径和属性匹配也支持设置 MatchLogic 模式，同理。

命名匹配

对不同类型的资源制定命名规则是最常见的规范之一，如对 Texture，通常以 T_开头。
在一个资源检测规则中，也可以添加多个路径匹配规则，每个匹配规则有三种模式：

  1. StartWith
  2. EndWith
  3. Wildcard

并且提供了 bReverseCheck，可以在所有匹配规则检测的结果上进行取反，可以实现反向匹配的作用。

以 Texture 的命名规范为例：

提供了 T_* 的通配符检查， 并且勾上了 bReverseCheck，会记录不匹配这个规则的资源：

result.json
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
{
  "matchedAssets": [
    {
      "ruleName": "Texture2D_Name_Rule",
      "ruleDescribe": "texture name need startwith \"T_\"",
      "ruleId": 0,
      "assetPackageNames": [
        "/Game/Mannequin/Character/Textures/UE4_LOGO_CARD",
        "/Game/Mannequin/Character/Textures/UE4_Mannequin__normals",
        "/Game/Mannequin/Character/Textures/UE4_Mannequin_MAT_MASKA",
        "/Game/Mannequin/Character/Textures/UE4Man_Logo_N",
        "/Game/Texture/20210914162516"
      ]
    }
  ]
}

路径匹配

检查某种类型的资源是否按照指定的路径存储，也是最常用的规则之一。同样支持多种路径规范，每种规范默认支持两种模式：

  1. WithIn
  2. Wildcard

可以检查是否位于某一目录下，或者路径是否满足通配符规则。同样以 Texture 为例，检查 Texture 是否都被存储于命名为 */Textures/* 的目录中：

提供了 */Textures/* 的通配符检查， 并且勾上了 bReverseCheck，会记录不匹配这个规则的资源：

result.json
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
{
  "matchedAssets": [
    {
      "ruleName": "Texture2D_Path_Rule",
      "ruleDescribe": "Texture nedd within */Textures/* folder.",
      "ruleId": 1,
      "assetPackageNames": [
        "/Game/Mannequin/Character/Materials/MaterialLayers/T_ML_Rubber_Blue_01_D",
        "/Game/Mannequin/Character/Materials/MaterialLayers/T_ML_Rubber_Blue_01_N",
        "/Game/Mannequin/Character/Materials/MaterialLayers/T_ML_Aluminum01",
        "/Game/Mannequin/Character/Materials/MaterialLayers/T_ML_Aluminum01_N",
        "/Game/Texture/20210914162516",
        "/Game/Texture/T_20210914162516"
      ]
    }
  ]
}

属性匹配

检查某个资源中，是否启用了某个选项，或者检查某个属性的值，是资源合规检查中的重头。同样，对于资源属性检测也可以添加多个规则。

我基于反射实现了资源的属性匹配机制，对于任意资源类型，只要有反射标记的属性，都可以通过属性名和检测值来进行匹配，对于值的检测提供了两种模式：

  1. Equal
  2. NotEqual

如：CompressionSettings 被设置为 TC_Default并且CompressionQuality 被设置为 TCQ_Highnest 或 TCQ_High 的贴图。
前面已经介绍了通过 MatchLogic 通过数组来实现逻辑处理的过程，在属性检测这里也格为重要。

能够检查出匹配的资源：

1
2
3
4
5
6
7
8
9
10
11
12
{
  "matchedAssets": [
    {
      "ruleName": "Texture_CompressSetting_Rule",
      "ruleDescribe": "Texture2D need Set Compress",
      "ruleId": 2,
      "assetPackageNames": [
        "/Game/Texture/20210914162516"
      ]
    }
  ]
}

注意：属性匹配，是基于属性的反射名字进行检测，UE 里有 DisplayName，在编辑器中显示的名字可能与真正的反射名字不一致，需要注意。（插件已支持选择属性）

属性匹配，实现了基于反射的属性面板自定义，能够在选择 UClass 之后，自动列出所有的反射属性，并且根据所选择的属性名，自动在编辑器中创建出属性名的编辑器类型，非常的 Amazing：

提交权限匹配

支持对仓库中资源文件的修改权限检查，可以限定某种类型的资源只允许特定人员修改。比如，项目中的母材质只允许 TA 团队进行修改。

检测的两种模式：

  1. 基于 Git 内的提交信息
  2. 基于机器用户名

基于 Git 时，可以获取待提交文件、以及该文件最近一次提交记录的提交人。

基于机器用户名时，会获取当前机器的用户名，进行 StartsWith 检测，因为有些机器名会包含 lipengzha-PC* 这种后缀。

Editor 中的检查提醒：

自定义规则

前面介绍了我提供的几种默认匹配规则，但是，如果有一些特殊的检测需求，我提供了一种方便的扩展方式，可以继承 UOperatorBase 类重载 Match 函数来实现自定义检测的需求。

1
2
3
4
5
6
7
8
UCLASS(Blueprintable,BlueprintType)
class UOperatorBase : public UObject
{
  GENERATED_BODY()
public:
  UFUNCTION(BlueprintImplementableEvent,BlueprintCallable)
  bool Match(UObject* Object,const FString& AssetType);
};

会传递当前资源的 UObject 以及字符串的 AssetType，可以通过这两个数据进行自定义的检测。

在 Rule 的 CustomRules 中指定使用的类（TSubclassOf<UOperatorBase>）：

当然，也可以通过继承 UOperatorBase 创建蓝图类，一样实现重载，更方便：

当执行扫描的时候，会获取指定类的 CDO，调用 Match 函数，获取匹配结果。

如检测地图上 GameMode 的设置，这种需求就能通过自定义规则来实现：

如，提醒引用了 NerverCook 目录的资源，避免依赖的资源没进包造成的表现异常：

匹配后处理

插件提供了对匹配规则执行后处理的支持，如对不规范的资源属性进行自动化设置、自动重命名等需求。需要能够获取到匹配的结果。

我给每个 FScannerMatchRule 提供了一个指定 UScannnerPostProcessorBase 类的接口，如果想要对匹配规则的资源进行处理，可以继承 UScannnerPostProcessorBase 类实现 Processor 函数，会在当前规则扫描完毕之后将扫描结果传递过来。

1
2
3
4
5
6
7
8
9
10
11
for(const auto& PostProcessorClass:Rule.PostProcessors)
{
  if(IsValid(PostProcessorClass))
  {
    UScannnerPostProcessorBase* PostProcessorIns = Cast<UScannnerPostProcessorBase>(PostProcessorClass->GetDefaultObject());
    if(PostProcessorIns)
    {
      PostProcessorIns->Processor(RuleMatchedInfo,Rule.ScanAssetType->GetName());
    }
  }
}

最终扫描结果

所有规则扫描完毕之后，结果是一个 FMatchedResult 结构，它包含了一个 FRuleMatchedInfo 数据，用于记录每个规则匹配的资源列表：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
// Rule Matched info
USTRUCT(BlueprintType)
struct FRuleMatchedInfo
{
	GENERATED_USTRUCT_BODY()
public:
	FRuleMatchedInfo():RuleName(TEXT("")),RuleDescribe(TEXT("")),RuleID(-1){}

	UPROPERTY(EditAnywhere,BlueprintReadWrite)
	FString RuleName;
	UPROPERTY(EditAnywhere,BlueprintReadWrite)
	FString RuleDescribe;
	// 该规则在配置数组中的下标
	UPROPERTY(EditAnywhere,BlueprintReadWrite)
	int32 RuleID;
	UPROPERTY(EditAnywhere,BlueprintReadWrite, transient)
	TArray<FAssetData> Assets;
	UPROPERTY(EditAnywhere,BlueprintReadWrite)
	TArray<FString> AssetPackageNames;
};
// final result
USTRUCT(BlueprintType)
struct FMatchedResult
{
	GENERATED_USTRUCT_BODY()
public:
	UPROPERTY(EditAnywhere,BlueprintReadWrite)
	TArray<FRuleMatchedInfo> MatchedAssets;
};

RuleName、RuleDescribe、RuleID 可以比较方便地看出资源命中了哪条规则。

最终这个结构会被序列化为 Json 输出，如果想要获取原始的结果或者做一些特殊的处理，可以在 UResScannerProxy 调用 GetScanResult() 获取。

自动化检查

ResScannerUE 提供了 Commandlet 执行的方法，可以通过指定配置文件的方式启动：

1
UE4Editor-cmd.exe PROJECT_NAME.uproject -run=ResScanner -config="res_scanner.json"

可以添加 -wait 参数，在执行完毕之后等待输入，可以预览结果。

使用我之前开源的另一个工具 UELauncher 可以比较方便地实现配置：

基于 ResScannerUE 的自动化扫描实践，可以看我的另一篇文章：基于 ResScannerUE 的资源检查自动化实践

Update Log

2022.08.02 v25

ResScannerUE v25 Released!

  • 支持检测 Git 待提交文件
  • 支持扫描 TextureCube 规格
  • 支持扫描地图 GameMode 设置
  • 更深度的 Git 适配，支持检测某些资源只能某些用户修改
  • 支持在规则中获取当前变动资源的修改人
  • 支持插件中获取用户本地的 git 信息（username/email）
  • 支持 commandlet 传递 gitusername
  • 支持 pre-commit hook 的检查

以下案例需求：只允许某些用户才能够提交 Material 资源，其余用户拒绝提交。
新建一个过虑 Material 资源的规则，并指定一个自定义规则：

在扫描配置中启用全局资源、Git 仓库扫描配置：

在自定义规则蓝图中可以获取本地修改文件状态以及提交人：

执行扫描：

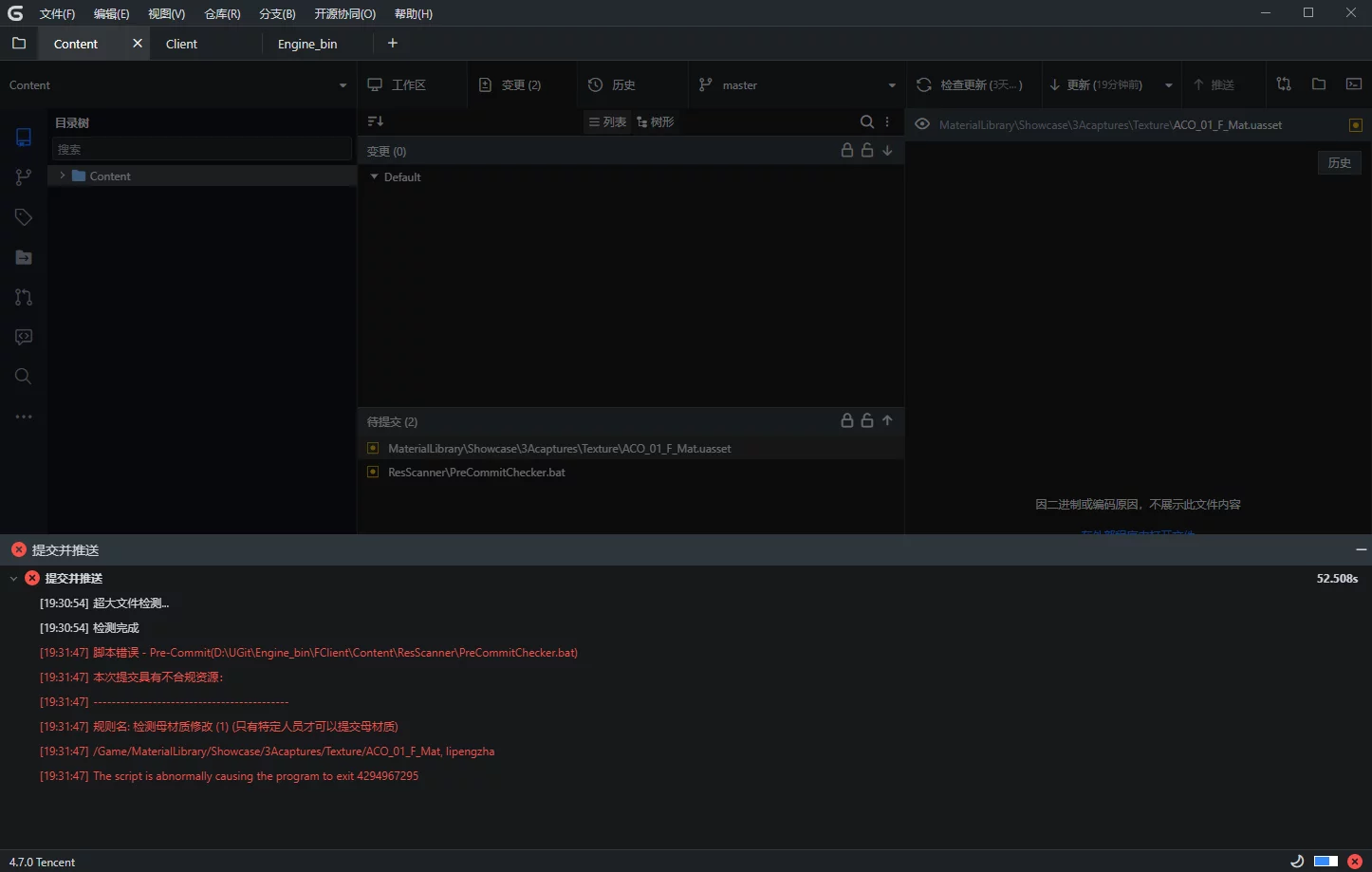

并且可以集成至 Git GUI 工具或者 pre-commit hook 中，实现完全自动化的检查：

2021.13.15 v24

  • 修复从 Git 中获取 map 的提交信息失败
  • 修复 Mac 上的 Crash 问题
  • Commandlet 扫描时关闭 Shader 的编译

优化安排

一些待优化思路，有时间会逐步实现。

  • 实现属性名字的选择而不是输入
  • Detail 面板根据具体类型创建属性
  • 多线程规则检测，并行化处理
